Bozuk Yoğurma Makinemizi Nasıl Onardım (Ve Öğrendiklerim)

Kısa Cevap: Kırık yoğurucu Tamir Edilebilir - Nereye Bakacağınızı Biliyorsanız

Yoğurma makinemiz üretimin ortasında bozulunca ilk tepkimiz panik oldu. Odada malzeme vardı, son üretim tarihi vardı ve 20 dakikalık bir düzeltme mi, yoksa iki haftalık bir parça beklemesi mi beklediğimiz hakkında hiçbir fikrimiz yoktu. İkisinin de olmadığı ortaya çıktı. Çoğu yoğurucu arızası üç kategoriye ayrılır: mekanik aşınma, elektrik arızaları ve operatörle ilgili sorunlar — ve çoğunluğu, ünitenin tamamını üreticiye geri göndermeden yerinde çözülebilir.

Bu makale, makinemizde tam olarak ne olduğunu, nasıl teşhis ettiğimizi, onarımın neleri kapsadığını ve bunun tekrar olmasını önlemek için daha sonra neleri değiştirdiğimizi anlatmaktadır. Eğer yoğurucunuz şu anda çalışmıyorsa teşhis bölümüyle başlayın. Sorun çıkmadan önce bunu okuyorsanız, sonlara doğru bakım tablosu zaman ayırmaya değer.

Ne Oldu: Yoğurma Makinemiz Nasıl Bozuldu?

Gürültüyle başladı. Standart bir karıştırma döngüsünün yaklaşık kırk dakikasında, yoğurucu ritmik bir öğütme sesi üretmeye başladı; felaket niteliğinde bir patlama değil, sadece önceki gün olmayan, alçak, kalıcı bir metal-metal tonu. Partiyi durdurduk, materyali elimizden geldiğince temizledik ve gücü kapattık.

Görsel incelemede hiçbir şeyin açıkça yanlış görünmediği görüldü. Rotor kanatları sağlamdı. Oda duvarlarında görünür hiçbir çatlak yoktu. Tahrik kayışı normal gerilim altındaydı. Ancak yeniden başlatmayı denediğimizde motor çalıştı ancak rotorlar dönmedi. Şanzıman ele geçirilmişti.

Bu aslında kauçuk ve polimer bileşimi için kullanılan dahili yoğuruculardaki en yaygın arıza modlarından biridir. Bir yoğurucudaki dişli kutusu, motor ile rotor milleri arasında yer alır, hızı azaltır ve torku artırır. Yağlama başarısız olduğunda (yağ seviyesinin düşmesi, yağın bozulması ya da contanın kirletici maddelerin girmesine neden olması nedeniyle) dişliler metalden metale çalışmaya başlar. Erken yakalarsanız gıcırtı sesi duyarsınız. Bunu kaçırırsanız ele geçirilen bir birime sahip olursunuz.

Bizim durumumuzda aşınmış bir salmastra, birkaç ay içinde ince kauçuk tozunun dişli kutusuna girmesine izin vermişti. Yağ kirlenmiş ve viskozitesini kaybetmişti. Bunu yakalayamadık çünkü bakım kontrollerimiz yağın durumuna değil, yalnızca yağ seviyesine bakıyordu. Bu ayrım önemlidir ve onarımdan hemen sonra değiştirdiğimiz bir şeydir.

Yoğurma Makinesi Arızasının Teşhisi: Nereden Başlamalı

Yoğurma makineniz çalışmayı durdurduysa veya anormal davranıyorsa, onu tekrar tekrar başlatma dürtüsüne karşı koyun. Küçük problemler bu şekilde büyük problemlere dönüşür. Bunun yerine, başka bir şeye dokunmadan önce yapılandırılmış bir teşhis üzerinde çalışın.

Adım 1 – Belirtiyi Tanımlayın

Başarısızlığın doğası size nedeni hakkında çok şey anlatır. Aşağıdakileri başlangıç çerçevesi olarak kullanın:

• Motor çalışıyor, rotorlar hareket etmiyor: Muhtemelen bir dişli kutusu, kaplin veya anahtar/kama yuvası arızası
• Motor çalışmıyor: Elektrik beslemesini, aşırı yük rölesini, termal kesmeyi veya VFD hata kodlarını kontrol edin
• Rotorlar dönüyor ancak karıştırma zayıf: Aşınmış rotor kanatları, yanlış açıklık veya sıcaklık kontrolü sorunu
• Çalışma sırasında olağandışı gürültü: Rulman aşınması, haznede yabancı cisim veya yağlama arızası
• Aşırı ısınma: Tıkanmış soğutma kanalları, arızalı sıcaklık sensörü veya aktarma organlarında aşırı sürtünme
• Contalardan malzeme sızıyor: Aşınmış uç contaları veya rotor uç contaları, genellikle planlı değiştirme gerektirir

Adım 2 – Önce Elektrik Tarafını Kontrol Edin

Elektrik arızalarının giderilmesi genellikle mekanik arızalara göre daha kolay ve daha ucuzdur; bu nedenle öncelikle bunları ortadan kaldırın. Her üç fazda da gelen voltajı kontrol edin; iki fazda çalışan bir yoğurucu, motorun aşırı ısınmasına ve yük altında durmasına neden olacaktır. Aşırı yük rölesi ayarını inceleyin ve bunu motorun etiketindeki akımla karşılaştırın. Makine kullanıyorsa değişken frekanslı sürücüdeki hata kodlarını arayın. Çoğu durumda, mekanik bir arıza gibi görünen şey aslında bir düğmeye basılarak sıfırlanan, tetiklenmiş bir koruma cihazıdır.

Adım 3 — Aktarma Organını İnceleyin

Güç izole edilmiş ve kilitliyken, rotor millerini manuel olarak döndürmeyi deneyin. Çoğu yoğurucuda, rotor mili ucunda bir döndürme çubuğu veya yuva kullanabilirsiniz. Şaftlar yerinden oynamıyorsa sorun dişli kutusundadır veya rotorların kendisinde tutukluk vardır - muhtemelen haznenin içindeki sertleşmiş malzeme nedeniyle. Şaftlar serbestçe dönüyorsa ancak motor onları tahrik etmiyorsa sorun, motor ile dişli kutusu arasındaki kaplindedir.

Adım 4 – Yağlamayı Kontrol Edin

Şanzıman yağından bir numune alın. Yağlayıcının türüne bağlı olarak nispeten şeffaf veya kehribar renginde olmalıdır. Yağ siyahsa, süt kıvamındaysa veya görünür parçacıklar içeriyorsa sorun kirliliktir — yalnızca düşük seviye değil. Sütlü yağ su girişi anlamına gelir. Metalik parçacıklar içeren siyah yağ, dişlinin aşınması anlamına gelir. Kauçuk parçacıkları içeren koyu renkli, viskoz yağ, conta arızası anlamına gelir ki biz de bunu bulduk.

Onarım: Yoğurucuyu Onarmak İçin Aslında Ne Yaptık?

Sorunun vites kutusunda olduğunu doğruladığımızda onarım süreci beş aşamaya bölündü. Şanzıman işi için daha hızlı olan parça tedariki de dahil olmak üzere tüm iş yaklaşık üç gün sürdü; bunun temel nedeni, stoklarında salmastra bulunduran yerel bir endüstriyel tedarikçiyle makul bir ilişkimiz olmasıydı.

Aşama 1 – Odayı Temizleyin

Herhangi bir mekanik çalışmadan önce karıştırma odasının temizlenmesi gerekiyordu. Şanslıydık; malzeme tam olarak kürlenmemişti ve hâlâ bölme duvarlarına uygulanan ısıyla manuel olarak çıkarılabiliyordu. Malzemenin tamamen sertleştiği durumlarda sökme işlemi asıl onarımdan daha uzun sürebilir. Belirtileri ilk fark ettiğinizde hızlı davranmanın işe yaramasının bir nedeni de budur.

Aşama 2 – Şanzımanı Boşaltın ve Yıkayın

Kirlenmiş yağı tamamen boşalttık, ardından kalan çamur ve parçacıkları gidermek için dişli kutusunu hafif bir yıkama sıvısıyla yıkadık. İnsanlar tekrar çalışmaya başlamak için acele ederken bu adım sıklıkla atlanır ve bu adımın atlanması, kirli bir ortama taze yağ koyduğunuz anlamına gelir. Çamur, yeni yağı birkaç hafta içinde bozacaktır.

Aşama 3 — Arızalı Salmastrayı Değiştirin

Aşınmış rotor mili contası temel nedendi. Bu contalar yoğurma bölmesi ile dişli kutusu muhafazası arasında yer alır ve proses malzemesinin yağlama sistemine geçmesini engeller. Makinemizde conta, PTFE çalışma yüzeyine sahip dudak tipi radyal contadır. Orijinali hizmetteydi yaklaşık 4.200 saat — Üretici, hangisi önce gelirse, 3.000 saatte muayeneyi ve 5.000 saatte veya herhangi bir aşınma belirtisinde değiştirmeyi önerir. Kağıt üzerinde bu aralıktaydık ancak çalışma koşulları (aşındırıcı bileşim, yüksek sıcaklık) aşınmayı hızlandırmıştı.

Dahili bir yoğurucudaki contanın değiştirilmesi önemsiz değildir. Salmastra yuvasına erişmek için rotor milinin kısmen geri çekilmesi gerekir; bu, kaplin bağlantısının kesilmesi ve milin uygun şekilde desteklenmesi anlamına gelir. Makinenin kendi bakım kaldırma noktalarını ve komşu fabrikadan ödünç alınan şaft destek fikstürünü kullandık. Uygun mil desteği olmadan bunu yapmaya kalkışmak, rulman yatağının hasar görmesine neden olabilir.

Aşama 4 – İnceleme ve Yeniden Birleştirme

Şaft kısmen dışarıdayken rotor yatağını inceleme fırsatı bulduk. İç yarışta çukurlaşmanın erken belirtilerini gösterdi; henüz kritik değil ama fark edildi. Bunu bakım günlüğüne kaydettik ve bir sonraki planlı kapatmada değiştirilmek üzere işaretledik. Dişlilerin kendisinde, yağ kirliliğine rağmen normal aşınma modellerinin ötesinde herhangi bir çizik görülmedi. Bunun nedeni kısmen, makine dişliye zarar verecek kadar uzun süre çalışmadan önce sorunu yakalamamızdı.

Aşama 5 - Yeniden Doldurma, Çalıştırma ve Doğrulama

Şanzımanı üreticinin belirttiği dişli yağıyla (bizim durumumuzda ISO VG 220) doğru seviye işaretine kadar yeniden doldurduk. Daha sonra, şanzıman sıcaklığını izleyerek ve anormal sesleri dinlerken yoğurucuyu yüksüz olarak 30 dakika çalıştırdık. Sıcaklık, normal çalışma aralığında olan 52°C'de sabitlendi. Daha sonra tam üretime dönmeden önce normal dolum ağırlığının %60'ında bir test partisi gerçekleştirdik.

Yaygın Yoğurma Makinesi Arıza Noktaları ve Bunların Sebepleri

Şanzıman kirlenme sorunumuz benzersiz değil. Diğer birçok birleştirme işleminde bakım mühendisleriyle konuştuktan sonra, ortak arıza türlerinin açık bir modeli ortaya çıktı. Aşağıdaki tablo, dahili yoğurucularla ilgili en sık bildirilen sorunları, bunların tipik nedenlerini ve onarımın genellikle neleri içerdiğini özetlemektedir.

Bu tabloda dikkat çeken şey şu Listelenen her arıza modu ya tamamen ya da kısmen önlenebilir . Hiçbiri mekanik kaderin rastgele eylemleri değil. Hepsinin öncülleri (makine durmadan önce ortaya çıkan işaretler) vardır ve bunların çoğu, basit görsel incelemenin ötesine geçen bir bakım programı tarafından yakalanabilir.

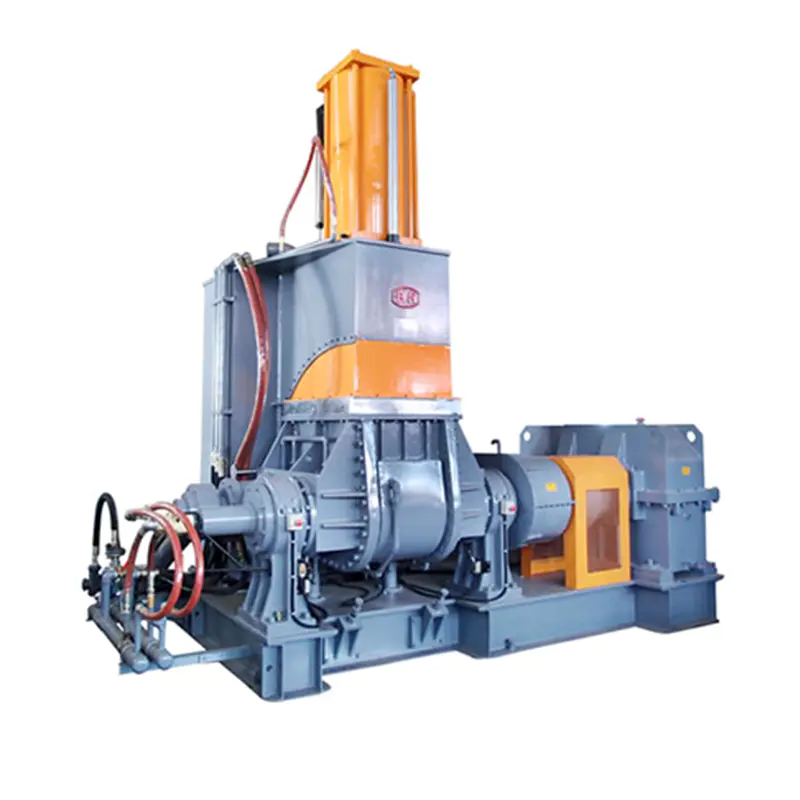

Dahili Yoğurucuyu Anlamak: Neden Bu Şekilde Parçalanıyor?

Bir yoğurucunun bakımını düzgün bir şekilde yapmak, makinenin gerçekte ne yaptığını ve bunun belirli bileşenleri neden stres altına soktuğunu anlamaya yardımcı olur. Bazen Banbury tipi karıştırıcı veya basitçe yoğurma makinesi olarak adlandırılan dahili bir yoğurucu, kapalı bir karıştırma odası içinde birbirine kenetlenen iki rotoru döndürerek çalışır. Malzeme bir üst şahmerdan aracılığıyla yüklenir, sıkıştırılır, rotor kanatları ve hazne duvarları arasında kesilir ve aşamalı olarak homojenleştirilir.

İlgili kuvvetler oldukça büyüktür. Karbon siyahı dolgulu kauçuk bileşiğini karıştıran bir üretim yoğurucu, 50.000 Nm'yi aşan torklar Rotor milleri üzerinde. Bu yük doğrudan şanzımandan geçer. Bir yoğurucudaki dişli kutusu hafif hizmet tipi bir ünite değildir - büyük, dış yüzeyi sertleştirilmiş dişlilere sahip ağır endüstriyel helisel veya düz dişli setidir - ancak yine de sınırları vardır ve bu sınırlar yağlama kalitesi, yatak durumu ve conta bütünlüğü ile tanımlanır.

Termal ortam başka bir stres katmanı ekler. Yoğurma makineleri tipik olarak bileşiğe bağlı olarak 60°C ila 180°C arasındaki oda sıcaklıklarında çalışır. Bazı süreçler daha da ileri gider. Isı makinenin yapısına girer, conta malzemelerini etkiler ve yağlayıcının bozulmasını hızlandırır. 60°C'de 5.000 saat süreyle derecelendirilen bir dişli kutusu yağı, dişli kutusunun etrafındaki ortam sıcaklığının sürekli olarak 90°C olması durumunda 2.500 saatte bozulabilir.

Sızdırmazlık sistemi, yüksek sıcaklıktaki, kirli proses ortamı ile temiz, yağlanmış tahrik sistemi arasındaki köprüdür. İşe yaradığında bunu asla düşünmezsin. Başarısız olduğunda, vites kutusu kısa bir süre sonra onu takip eder.

Arızadan Sonra Neleri Değiştirdik?

Yoğurucuyu tekrar çalıştırmak birinci adımdı. Tekrar aynı şekilde bozulmadığından emin olmak ikinci adımdı. Bakım yaklaşımımızda hiçbiri önemli yatırım gerektirmeyen dört spesifik değişiklik yaptık.

Seviye İzleme Yerine Yağ Durumu İzleme

Haftalık bakım rutinine basit bir yağ durumu kontrolü ekledik. Bu, dişli kutusu boşaltma noktasından küçük bir numune almayı ve görsel kontrolün (renk, berraklık, parçacık veya köpük varlığı) yapılmasını içerir. Yaklaşık beş dakika sürer. Ayrıca her altı ayda bir laboratuvar analizi için numune gönderiyoruz. Laboratuvar testinin maliyeti numune başına yaklaşık 80 Euro'dur ve bize viskoziteyi, kirlenme seviyesini ve oksidasyon durumunu bildirir. Bu, 15.000 € değerindeki vites kutusunun yeniden inşasına karşı ucuz bir sigortadır.

Koşullarımıza Göre Daha Kısa Conta Değiştirme Aralığı

Salmastra değişimi için üreticinin standart 5.000 saatlik aralığını takip ediyorduk. Arızadan sonra, OEM'in servis ekibiyle konuştuk ve yüksek dolgu maddesi yüküne sahip bileşikler için (ki bu, yürüttüğümüz çalışmaların çoğunu açıklıyor) bu sürenin 3.000 saate düşürülmesini önerdiklerini öğrendik. Bakım programımızı buna göre güncelledik. Mühürlerin her birinin fiyatı yaklaşık 120 €'dur. Bunları proaktif olarak değiştirmek, kontaminasyondan kaynaklanan dişli kutusu arızasının maliyetinin çok küçük bir kısmıdır.

Şanzımandaki Sıcaklık Trendi

Günlük operatör ziyaretlerine ucuz bir kızılötesi termometre kontrolü ekledik. Şanzıman yüzey sıcaklığı her sabah kaydedilir. Normal çalışmadaki referans seviyemiz 48–55°C'dir. Açık bir açıklama olmadan 65°C'nin üzerine çıkarsa (olağandışı sıcak bir ortam günü gibi), bu durum, arızaya dönüşmeden önce bir incelemeyi tetikler. Bu tür basit bir eğilim, yağlama sorunlarını erkenden yakalar; bozulan bir yağlayıcı, termal verimliliğini kaybeder ve dişli kutusu daha sıcak çalışır.

Yoğurma Makinesi Yedek Parça Stoklama

Arıza süremizi uzatan şeylerden biri de salmastranın gelmesini beklemekti. Artık rafta bir set rotor ucu contası, rotor başına bir salmastra ve bir motor kaplin elemanı bulunduruyoruz. Toplam parça değeri 500 €'nun altındadır. Parçalar küçük bir raf alanı kaplar. Ancak bunların mevcut olması, aynı arızanın yarın da yaşanması durumunda üç gün yerine bir gün içinde ayağa kalkabileceğimiz anlamına geliyor.

Yoğurma Makinesi İçin Koruyucu Bakım Programı

Deneyimlerimize ve diğer operatörlerle yaptığımız görüşmelere dayanarak, aşağıdaki program, dahili yoğurucunun sürekli üretim kullanımında bakımı için pratik bir temel çizgiyi temsil etmektedir. Bileşik türüne, günlük çalışma saatlerine ve çevre koşullarına göre aralıkları ayarlayın.

Sorunu Kendiniz Düzeltmek Yerine Ne Zaman Uzman Çağırmalısınız?

Her yoğurucu tamiri kurum içi bakım kapsamında değildir. Bu çizginin nerede olduğunu bilmek sizi sorunu daha da kötüleştirmekten kurtarabilir.

Şirket içi çalışma genellikle aşağıdakiler için uygundur: prosedürün belgelendiği yerlerde conta değiştirmeler, yağ değişiklikleri ve durum izleme, kaplin elemanının değiştirilmesi, elektrik arıza teşhisi ve hazne açıkken temel rotor muayenesi.

Uzman katılımı aşağıdakiler için tavsiye edilir: yağ numunesi almanın ötesinde dişli kutusunun sökülmesi ve dişli muayenesi, rotorun çıkarılması ve yatağın değiştirilmesi, aşınma veya çatlama açısından hazne duvarının incelenmesi, ana bileşen değişiminden sonra hizalama ölçümü ve düzeltme ve yerinde kapsamlı bir teşhisten sonra arıza modunun belirsiz olduğu her türlü durum.

Bazı yoğurucu üreticileri periyodik uzman denetimlerini içeren servis sözleşmeleri sunmaktadır. Bunlar, planlanmamış aksama sürelerinin çok pahalı olduğu, sürekli üretimde üç vardiya çalışan makineler için maliyete değebilir. Planlı haftalık bakım aralıklarıyla tek vardiyada çalışan makineler için güçlü bir kurum içi program genellikle yeterlidir.

Dikkat edilmesi gereken bir nokta var: Makineniz garanti kapsamı dışındaysa ve büyük bir onarım ile değiştirme arasında seçim yapmak zorundaysanız, karar vermeden önce uygun bir değerlendirme yapın. Bakımı iyi yapılan bir yoğurucu 20-30 yıl boyunca güvenilir bir şekilde çalışabilir. İhmal edilmiş ve aynı anda dişli kutusu, yataklar ve rotor sisteminde sorunlar birikmiş bir makinenin onarımı, değerinden daha pahalıya mal olabilir; ancak bu değerlendirmenin, makineyi uzaktan tahmin etmek yerine, makineye gerçekten bakan biri tarafından yapılması gerekir.

Yoğurma Makinesi Arızamızdan Çıkarılan Dersler - Özetlenmiş

Arıza ve onarım sürecinden geçmek pek keyifli olmadı ama neyi yanlış yaptığımız ve neleri değiştirmemiz gerektiği konusunda netlik sağladı. Yukarıdaki her şeyin kısa bir versiyonu varsa, o da şudur:

• Yağ seviyesini kontrol etmek, yağın durumunu kontrol etmekle aynı şey değildir; hem önemli hem de durum daha önemlidir
• Üreticinin conta değiştirme aralıkları standart koşullar içindir; agresif bileşikler veya yüksek sıcaklıklar daha kısa aralıkları garanti eder
• Sıcaklık eğilimi, gelişen sorunları arızaya dönüşmeden yakalar
• Küçük bir kritik yedek parça stoğu tutmak, bir şeyler ters gittiğinde arıza süresini önemli ölçüde azaltır
• Erken uyarı işaretlerine göre hareket etmek (gürültü, sıcaklık artışı, görsel sızıntı) her zaman tam bir arızayı beklemekten daha ucuzdur

Yoğurma makinesi onarımdan bu yana yedi aydır başka sorun olmadan çalışıyor. Yaptığımız bakım değişiklikleri karmaşık veya pahalı değildir. Daha önce yaptıklarımızdan çok daha kapsamlılar ve geriye dönüp baktığımızda, sorunun başından beri "kapsamlı" ile "yeterli" arasındaki fark olduğunu görüyoruz.
