Kablo Bileşimi İşlemesinde Kauçuk Yoğurma Makinesi Uygulamaları

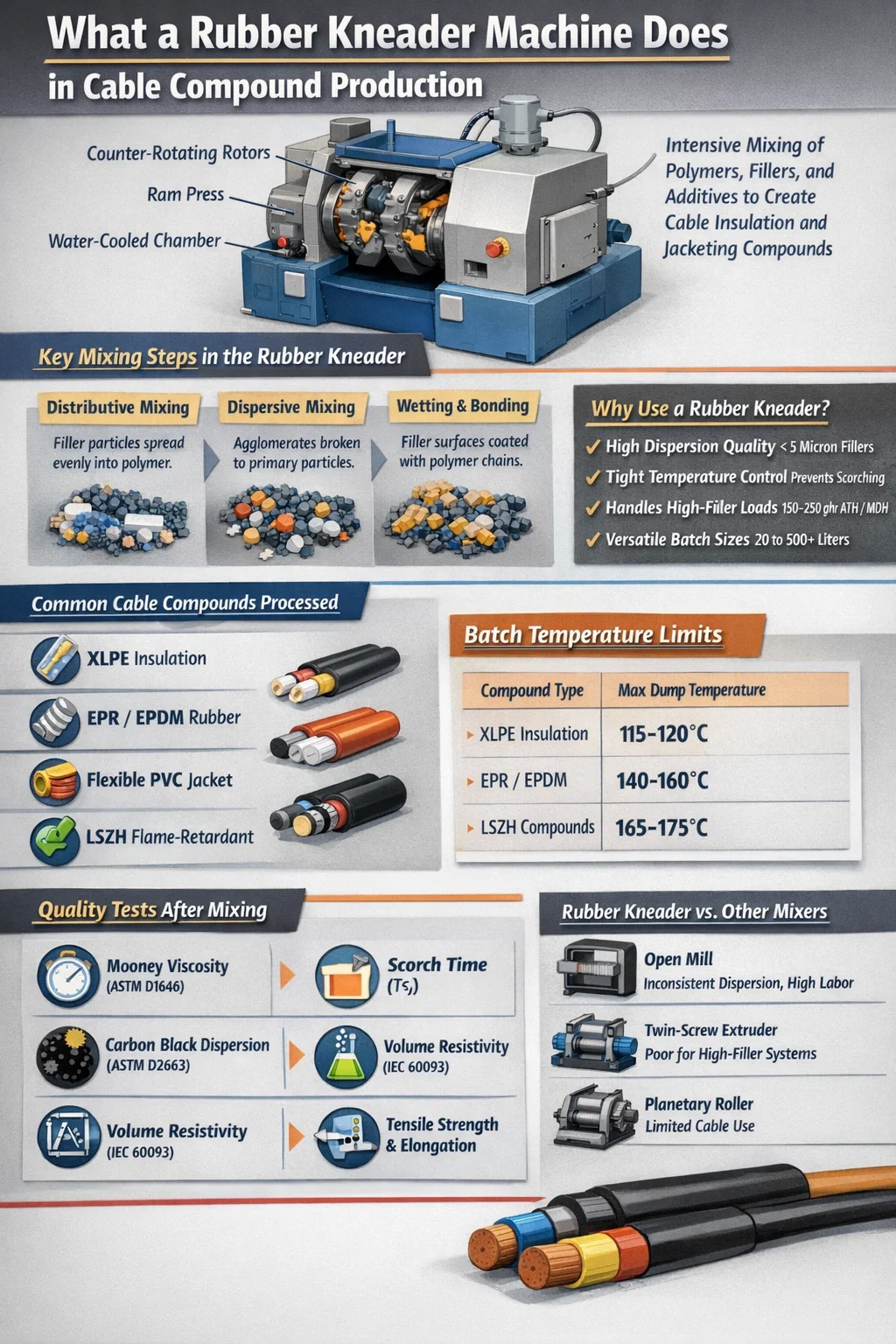

ne Kauçuk Yoğurma Makinesi Makine Aslında Kablo Bileşimi Üretiminde Yapıyor

Kauçuk yoğurma makinesi (aynı zamanda dahili karıştırıcı veya dispersiyon yoğurucu olarak da adlandırılır), ham kauçuk veya polimer bazlı malzemeleri ekstrüzyona hazır bitmiş kablo bileşiklerine dönüştürmek için kullanılan temel karıştırma ekipmanıdır. Kablo üretiminde bileşiğin katı elektrik, mekanik ve termal gereklilikleri karşılaması gerekir. Kauçuk yoğurucu bunu, elastomerleri, dolgu maddelerini, plastikleştiricileri, antioksidanları, alev geciktiricileri ve vulkanize edici maddeleri tekdüze, işlenebilir bir kütle halinde harmanlamak için yoğun kesme gerilimi, sıkıştırma ve ısı uygulayarak başarır.

Doğrudan cevap: kauçuk yoğurma makinesi kablo bileşiği işlemede vazgeçilmezdir çünkü başka hiçbir toplu karıştırma teknolojisi, yüksek viskoziteli elastomerik sistemler için aynı dağılım kalitesi, termal kontrol ve üretim kapasitesi kombinasyonunu sağlayamaz. Açık değirmende karıştırma, kapalı, kontrollü karıştırma ortamıyla eşleşemez. Çift vidalı sürekli karıştırıcılar, kablo bileşiği tesislerine özgü kısa süreli, çok reçeteli üretim esnekliğinden yoksundur.

Kablo yalıtımı ve kılıflama bileşikleri tipik olarak 15 ila 30 ayrı bileşen içerir. Her bir bileşenin (özellikle karbon karası, silika ve alev geciktirici dolgu maddelerinin) 5 mikronun altındaki birincil parçacık seviyesine dağıtılması, bitmiş kablonun dielektrik dayanıklılık testini, eskime testlerini ve IEC 60332 veya UL 1666 gibi alev yayılım standartlarını geçip geçmediğini doğrudan belirler. Kauçuk yoğurucunun rotor geometrisi, aglomeraları kırmak ve dolgu yüzeylerini polimer zincirlerle ıslatmak için gereken mekanik enerjiyi yaratır; bu, daha basit karıştırma yaklaşımlarının tutarlı bir şekilde başaramayacağı bir görevdir.

Kauçuk Yoğurma Makinesiyle İşlenen Çekirdek Kablo Bileşimi Çeşitleri

Kablo üreticileri çok çeşitli elastomerik ve termoplastik-elastomer bileşik aileleriyle çalışır. Her biri karıştırma ekipmanından farklı talepler getirir ve kauçuk yoğurucu bunların hepsini rutin olarak gerçekleştirir.

XLPE ve PE Bazlı Yalıtım Bileşenleri

Orta ve yüksek gerilim güç kablolarına yönelik çapraz bağlanabilir polietilen (XLPE) bileşikler, son derece temiz karıştırma ortamları ve hassas sıcaklık yönetimi gerektirir. Peroksit çapraz bağlama maddeleri 120°C'nin üzerinde ayrışmaya başlar, dolayısıyla kauçuk yoğurucunun birleştirme sırasında parti sıcaklıklarını bu eşiğin altında tutması gerekir. Modern su soğutmalı yoğurma sistemleri, rotor yüzey sıcaklıklarını ±3°C dahilinde sabit tutarak, erken kavrulmayı önlerken 50 ila 500 litre arasındaki partilerde dolgu maddesinin kapsamlı bir şekilde dağılmasını sağlar.

EPR ve EPDM Yalıtım Bileşenleri

Etilen-propilen kauçuk (EPR) ve etilen-propilen-dien monomer (EPDM) bileşikleri, mükemmel elektriksel özellikleri ve ozon direnci nedeniyle orta gerilim kablolarında (1 kV ila 35 kV) ve madencilik kablolarında yaygın olarak kullanılmaktadır. Bu bileşikler tipik olarak yüz kauçuk (phr) kalsine kil veya işlenmiş silika başına 60 ila 100 parça içerir; bu, yüksek rotor ucu hızları (genellikle 40 ila 60 rpm) ve parti başına 8 ila 14 dakikalık uzatılmış karıştırma döngüleri gerektirir. 0,65 ila 0,75 doldurma faktörüne sahip bir kauçuk yoğurucu, bu sert, yüksek dolgulu sistemlerde kesme işini optimize eder.

Esnek Kablo Ceketleri için PVC Bileşimi

PVC, 40 ila 80 phr plastikleştirici (tipik olarak DINP veya DIDP) içeren termoplastik, esnek bir PVC kablo kılıfı bileşiği olmasına rağmen, karıştırma sırasında reolojik olarak kauçuk gibi davranır ve dahili karıştırıcı işleminden büyük ölçüde yararlanır. Kauçuk yoğurucu, PVC reçinesini plastikleştiriciyle hızlı ve eşit bir şekilde jelleştirerek stabilizatörleri, dolgu maddelerini ve pigmentleri tek geçişte emer. Bu, -15°C veya daha düşük sıcaklıklarda soğuk bükülme testini geçmesi gereken kablolar için kritik olan, tutarlı Shore A sertliğine (tipik olarak 60 ila 80) sahip homojen bir bileşik üretir.

Yüksek Sıcaklık Kabloları için Silikon Kauçuk Bileşikleri

150°C ile 200°C arasında sürekli çalışma için derecelendirilmiş silikon kauçuk kablolar, otomotiv, havacılık ve endüstriyel ısıtma uygulamalarına hizmet eder. Füme silika (tipik olarak 25 ila 45 phr) ve silan birleştirme maddeleri ile birleştirilmiş polidimetilsiloksan sakızı, bir kauçuk yoğurucunun yumuşak ancak kapsamlı karıştırma hareketini gerektirir. Silikonun aşırı karıştırılması, polimer zincirlerini kırar ve bileşiğin viskozitesini geri dönülemez şekilde azaltır, bu nedenle silikon için kullanılan yoğurma makineleri, sıkı bir şekilde kontrol edilen döngü süreleri ve 15 ila 30 rpm'lik daha düşük rotor hızları ile programlanır.

Alev Geciktirici (FR) ve Düşük Dumanlı Sıfır Halojen (LSZH) Bileşikler

EN 50399 ve IEC 60332-3 gibi standartlar kapsamında demiryolu, metro, gemi inşası ve kamu binası kurulumlarında zorunlu olan LSZH kablo bileşenleri, alüminyum trihidrat (ATH) veya magnezyum hidroksit (MDH) gibi 150 ila 250 phr mineral alev geciktirici içerir. Bu ultra yüksek dolgu yüklemeleri her türlü karıştırma ekipmanının sınırlarını zorlamaktadır. Kauçuk yoğurucu, kabul edilebilir bileşik reolojisini korurken bu dolgu maddesi seviyelerini bir EVA, EBA veya poliolefin elastomer matrisine dahil edebilen etkili tek parti karıştırıcısıdır. Teğetsel veya birbirine geçen geometriye sahip rotor tasarımları, ATH dehidrasyonunu önlemek için 10 ila 18 dakikalık çevrim süreleri ve parti sıcaklıklarının dikkatli bir şekilde 170°C'nin altında tutulmasıyla bu uygulama için özel olarak seçilmiştir.

Kauçuk Yoğurma Makinesi Yüksek Dolgulu Kablo Formülasyonlarını Nasıl İşler?

Kablo bileşiği işlemedeki en büyük teknik zorluk, zayıf şekilde dağılmış topaklanmalar oluşturmadan veya polimer matrisi bozmadan yüksek hacimlerde katı dolgu maddesinin (yarı iletken katmanlar için karbon siyahı, alev geciktirici için ATH/MDH, EPR yalıtımı için kil) dahil edilmesidir. Kauçuk yoğurucu bu sorunu üç sıralı mekanizma aracılığıyla çözer:

1. Dağıtıcı karıştırma: Ters yönde dönen rotorlar, dolgu parçacıklarını polimer hacmi boyunca yayarak, harman malzemesini tekrar tekrar böler ve yeniden birleştirir. Bu öncelikle, dolgu maddesi hala topaklanmış durumdayken, karıştırma döngüsünün ilk 2 ila 4 dakikasında gerçekleşir.
2. Dispersif karıştırma: Rotor hızı arttıkça veya koç basıncı malzemeyi rotor boşluğuna düşürdükçe, dolgu aglomeratlarının yapışma mukavemetini aşan kesme gerilimleri bunları parçalara ayırır. Bu, yalıtım bileşiklerinde dielektrik dereceli dispersiyon elde etmek için kritik aşamadır.
3. Islatma ve yüzey kimyası: Sürekli karıştırma, polimer zincirlerini yeni açığa çıkan dolgu yüzeylerine yönlendirerek dispersiyonu stabilize eder ve sonraki işlemler sırasında yeniden topaklanmayı önler. Dolgu maddesini polimere kimyasal olarak bağlayarak karıştırma sırasında eklenen birleştirme maddeleri, bileşiğin mekanik ve elektriksel performansını kalıcı olarak artırır.

Bir EBA matrisinde 200 phr MDH içeren tipik bir LSZH bileşiği için, kauçuk yoğurucunun, hedef dağılıma ulaşmak amacıyla 0,10 ila 0,18 kWh/kg'lık spesifik bir karıştırma enerjisi sağlaması gerekir. Modern yoğurucu kontrol sistemleri, enerji girişini gerçek zamanlı olarak izler ve bunu birincil son nokta kriteri olarak kullanır; bu, tek başına zamandan çok daha güvenilirdir.

Kablo Bileşiklerinde Kauçuk Yoğurma İşlemlerinde Sıcaklık Kontrolü

Sıcaklık, kablo bileşiği arızasına en sık neden olan parametredir. Çok düşükse dolgu maddeleri dağılmaz; çok yüksekse, kavurma, polimer bozulması veya dolgu maddesinin dehidrasyonu partiyi yok eder. Kauçuk yoğurucunun sıcaklık yönetim sistemi, hem mekanik çalışma nedeniyle oluşan ısıyı hem de hassas malzemeleri korumak için uzaklaştırılması gereken ısıyı yönetmelidir.

Modern kauçuk yoğurma makineleri bu sıkı sıcaklık pencerelerine çok bölgeli sıcaklık kontrolü yoluyla ulaşıyor: karıştırma odası duvarları, rotor milleri ve şahmerdan, dolaşan su veya yağ kullanılarak bağımsız olarak sıcaklık kontrolü yapıyor. Odanın birden fazla noktasına yerleştirilen kızılötesi veya temaslı termokupllar, PLC'ye soğutma akış hızını veya rotor hızını otomatik olarak ayarlaması için gerçek zamanlı veriler sağlar.

Kablo Karışımı Karıştırma için Rotor Geometrisi Seçimi

Rotor, herhangi bir kauçuk yoğurma makinesinin kalbidir ve rotor geometrisinin seçimi, kablo uygulamalarındaki bileşik kalitesini derinden etkiler. Üç ana rotor ailesi kullanılır:

Teğetsel Rotorlar (Birbirine Geçmeyen)

Teğetsel rotorlar, rotor kanatları birbirlerinin süpürülmüş hacimlerinden geçmeden zıt yönlerde döner. Bu konfigürasyon daha büyük bir serbest hacim (0,80'e kadar dolum faktörleri) sağlar ve aşırı tork tepe noktaları olmadan çok sert, yüksek dolgulu bileşikleri işler. 200 phr mineral dolgulu LSZH bileşikleri için genellikle teğetsel rotorlar tercih edilir. Klasik 2 kanatlı ve 4 kanatlı teğetsel tasarımlar, dünya çapındaki kablo tesislerinde standart olmayı sürdürüyor ve 4 kanatlı geometriler, toz halindeki dolgu maddelerinin daha hızlı dahil edilmesini sağlıyor.

Birbirine Geçen Rotorlar

Birbirine geçen rotorlar birbirlerinin bölgesinden geçerek çok daha dar bir rotor aralığı oluşturur ve daha yüksek kesme gerilimleri oluşturur. Bu, onları dispersif karıştırma görevleri için mükemmel kılar; örneğin, yüksek gerilim kablo performansı için ekstrüzyona tabi tutulmuş katman üzerinde pürüzsüz, boşluksuz bir yüzey elde etmenin gerekli olduğu yarı iletken kablo bileşiklerinde karbon siyahı topaklarını parçalamak. Birbirine geçen rotorlar aynı zamanda daha soğuk çalışma eğilimindedir çünkü rotorlar arasında daha verimli bir şekilde malzeme alışverişi yaparlar ve ısı transferini artırırlar. Ancak tork sınırlamaları nedeniyle ultra yüksek dolgulu LSZH formülasyonları için daha az uygundurlar.

PES (Polietilen Silikon) ve Özel Rotor Profilleri

Silikon kablo bileşiğinin işlenmesi için, daha büyük boşluklara sahip özel düşük kesmeli rotor profilleri, silikon sakızının yıkıcı mekanik bozulmasını önler. Bazı üreticiler, ürün karışımı değiştikçe tek bir kauçuk yoğurucunun rotor tipleri arasında yeniden yapılandırılmasına olanak tanıyan modüler rotor sistemleri sunmaktadır; bu, aynı ekipman üzerinde birden fazla bileşik ailesi üreten kablo tesislerinde önemli bir operasyonel avantajdır.

Kablo Bileşikleri için Karıştırma Döngüsü Tasarımı ve Proses Parametreleri

Bir kauçuk yoğurucudaki bir kablo bileşiğinin karıştırma döngüsü, basit bir "her şeyi ekleyip karıştırma" işlemi değildir. İçerik ekleme sırası ve zamanlaması, dağılım kalitesini ve yanma güvenliğini doğrudan belirler. Orta gerilim EPR yalıtım bileşiği için iyi tasarlanmış bir döngü tipik olarak şu yapıyı takip eder:

1. Aşama 1 – Polimer çiğneme (0–2 dk): EPR veya EPDM balyaları yüklenir ve koç indirilir. Rotorlar, polimeri yumuşatmak ve parçalamak için 30-40 rpm'de çalışır, başlangıç ​​viskozitesini azaltır ve matrisi dolgu maddelerini kabul edecek şekilde hazırlar. Yığın sıcaklığı genellikle 80–100°C'ye ulaşır.
2. Aşama 2 – Dolgunun birleştirilmesi (2–7 dk): Kalsine kil, silika ve karbon siyahı (yarı iletken kaliteler için) dolgu hacmine bağlı olarak aşamalı olarak veya hepsi bir kerede eklenir. Dolgu maddesini yumuşatılmış polimere zorlamak için Ram basıncı 3-5 bar'a yükseltilir. Bu aşamada rotor hızı 50-60 rpm'ye yükselebilir. Sürtünmeden dolayı sıcaklık 120–140°C'ye yükselir.
3. Aşama 3 – Yağ ve plastikleştirici ilavesi (7–9 dk): Parafinik veya naftenik yağlar ve plastikleştiriciler sıvı dozaj sistemleri aracılığıyla enjekte edilir. Bu, bileşiğin viskozitesini düşürür ve katkı maddelerini dolgu-polimer matrisi boyunca dağıtır.
4. Aşama 4 – Soğutma taraması (9–11 dk): Rotor hızı azaltılır, soğutma suyu akışı maksimuma çıkarılır ve küratifler eklenmeden önce parti sıcaklığı 110°C'nin altına getirilir.
5. Aşama 5 – İyileştirici ekleme ve son homojenizasyon (11–14 dk): Kükürt veya peroksit iyileştirme sistemleri, hızlandırıcılar ve antioksidanlar eklenir ve harmanlanır. Son nokta, bu bileşik türü için tipik olarak 0,12–0,16 kWh/kg olan hedef değere ulaşan spesifik enerji girdisine göre belirlenir. Parti daha sonra boşaltma değirmenine veya aşağıdaki konveyöre boşaltılır.

Bu aşamalı yaklaşım, kavrulmayı önler, her bileşenin eşit dağılımını sağlar ve tutarlı bir şekilde ±3 Mooney spesifikasyon birimi dahilinde Mooney viskozitesine (100°C'de ML 1 4) sahip bir bileşik üretir; bu, açık değirmende karıştırmanın başaramayacağı bir partiden partiye tutarlılık düzeyidir.

Kauçuk Yoğurma İşlemi Sonrası Ölçülen Kalite Kontrol Parametreleri

Kauçuk yoğurucudan çıkan her partinin ekstrüzyona geçmeden önce doğrulanması gerekir. Kablo bileşiği kalite kontrolü hem reolojik hem de elektriksel testleri içerir.

• Mooney Viskozitesi (ASTM D1646): Bileşik akış davranışını ölçer. Spesifikasyon dışı viskozite, ekstrüzyon boyutsal kararsızlığına neden olur. Tipik spesifikasyon penceresi: Hedef değer civarında ±5 Mooney birimi.
• Kavurma Süresi (Ts2, ASTM D2084): Yoğurucunun karıştırılması sırasında erken vulkanizasyonun meydana gelmediğini doğrular. EPR bileşikleri için, güvenli ekstrüzyon işlemine izin vermek için Ts2'nin tipik olarak 135°C'de 8 dakikayı aşması gerekir.
• Hacim Direnci (IEC 60093): Yalıtım bileşikleri için hacim direncinin oda sıcaklığında 10¹³ Ω·cm'yi aşması gerekir. Yarı iletken bileşikler için bu değer 1–500 Ω·cm aralığında olmalıdır. Bu değeri kontrol eden baskın değişken, yoğurucudan dağılma kalitesidir.
• Karbon Siyahı Dispersiyonu (ASTM D2663): Mikrotomlu numunelerin optik mikroskopisi veya taramalı elektron mikroskobu, 1-5 ölçeğinde dağılım oranlarını belirler. Orta gerilim kablo yalıtımı için genellikle derece 4 veya daha iyisi (10 μm'nin üzerinde %5'ten az dağılmamış topak) gereklidir.
• Yoğunluk ve Dolgu İçeriği: Yoğurucunun karıştırılması sırasında dolgu maddesinin tamamen dahil edildiğini doğrular. Spesifikasyondan önemli yoğunluk sapması, eksik karıştırma veya içerik yükleme hatasını gösterir.
• Çekme Dayanımı ve Kopma Uzaması (IEC 60811-1): Kürlenmiş test plakları üzerinde ölçülmüştür. Düşük boyutlu çekme değerleri, yetersiz yoğurucu dispersiyonundan kaynaklanan zayıf polimer-dolgu maddesi etkileşimini gösterir.

Kablo Tesisleri için Kauçuk Yoğurma Makinesi Kapasitesi ve Ölçek Seçimi

Kablo bileşiği işlemeye yönelik kauçuk yoğurma makineleri, 0,5 litrelik laboratuvar ünitelerinden 650 litre veya daha fazla üretim makinelerine kadar geniş bir kapasite yelpazesinde mevcuttur. Doğru makine boyutunun seçilmesi, parti boyutunun, döngü süresinin, aşağı yöndeki ekstrüzyon hattı tüketim oranının ve envanter yönetimi stratejisinin dengelenmesini gerektirir.

Orta gerilim EPR kablosu için toplam 600 kg/saat çıkışta iki adet 90 mm'lik ekstruder çalıştıran bir kablo tesisi, 6 dakikalık döngü başına 60 kg'lık partiler üreten 75 litrelik bir yoğurucudan saatte yaklaşık 10 partiye veya 10 dakikalık döngü başına 130 kg'lık partiler üreten 200 litrelik bir yoğurucudan saatte yaklaşık 3 partiye ihtiyaç duyacaktır. Daha büyük yoğurucu genellikle karıştırılan kilogram başına enerji verimliliği açısından kazanır, ancak daha küçük olan ünite, yüksek ürün çeşitliliğine sahip tesisler için daha hızlı tarif değişimi sağlar.

Modern Kauçuk Yoğurma Sistemlerinde Otomasyon ve Proses Kontrolü

Günümüzün kauçuk yoğurma makinesi, yirmi yıl öncesinin manuel olarak kontrol edilen parti karıştırıcılarından çok farklıdır. Kablo bileşiği üretimi için tam otomatik yoğurma hatları, doğrudan bileşik tutarlılığını artıran ve israfı azaltan çeşitli kontrol ve veri yönetimi katmanlarını entegre eder.

Gravimetrik İçerik Dozajlama Sistemleri

Otomatik tartım hazneleri ve sıvı dozaj pompaları, kauçuk yoğurucuya her bir malzemeyi hedef ağırlığın ±%0,1'i kadar besler. Bu, manuel karıştırma işlemlerinde partiden partiye varyasyonun en büyük kaynağını ortadan kaldırır. Yarı iletken katmanda tutarlı hacim direncini korumak için karbon karası yükünün ±0,5 phr'de tutulması gereken kablo bileşikleri için bu hassasiyet isteğe bağlı değildir; esastır.

Enerji Tabanlı Karıştırma Uç Nokta Kontrolü

Modern yoğurucu kontrol sistemleri, her partiyi sabit bir süre boyunca çalıştırmak yerine, kümülatif spesifik enerjiyi (kWh/kg) gerçek zamanlı olarak hesaplar ve hedef enerjiye ulaşıldığında partiyi boşaltır; bunun belirli bir günde 10 dakika mı yoksa 14 dakika mı sürdüğüne bakılmaksızın. Bu yaklaşım, ortam sıcaklığını, ham madde viskozite değişimlerini ve rotor aşınmasını otomatik olarak telafi ederek tek başına zamana dayalı kontrole göre daha tutarlı bir dağılım sağlar. Endüstriyel ortamlardaki çalışmalar, enerji uç noktası kontrolünün, sabit zamanlı karıştırma döngüleriyle karşılaştırıldığında Mooney viskozite yayılımını %30-50 oranında azalttığını göstermiştir.

Reçete Yönetimi ve İzlenebilirlik

Entegre SCADA veya MES sistemleri yüzlerce bileşik tarifi saklar ve üretilen her parti için tüm süreç parametrelerini (sıcaklık profilleri, rotor hızı, enerji girişi, boşaltma sıcaklığı, parti ağırlığı) kaydeder. Bu parti izlenebilirliği, test laboratuvarlarının bitmiş kablo test raporlarının yanı sıra eksiksiz süreç dokümantasyonuna ihtiyaç duyduğu şebeke düzeyinde güç kabloları sağlayan kablo üreticileri için zorunludur.

Toz ve Duman Tahliye Entegrasyonu

Karbon siyahı, MDH, ATH ve silika tozu ciddi iş sağlığı ve patlama riskleri oluşturur. Kablo bileşiği işlemeye yönelik kauçuk yoğurma tesisleri, iş yeri hava kalitesini izin verilen maruz kalma limitleri dahilinde tutmak için koç üstü vakumlu ekstraksiyon, hazne seviyesinde toz toplama ve oda havalandırma sistemlerini entegre eder. Bu, yoğurucunun kapalı yapısının, toz tutma açısından açık değirmende karıştırmaya göre zaten bir avantaj sağladığı bir alandır.

Kablolu Bileşik Yoğurma Makinesinde Karıştırmada Yaygın İşleme Sorunları ve Bunların Çözümü

Bakımı iyi yapılmış ekipmanlar ve otomatik kontrollerle bile, kablo bileşiklerinin kauçuk yoğurma makinesiyle işlenmesinde tekrar eden sorunlarla karşılaşılır. Temel nedenleri anlamak, süreç mühendislerinin bunları sistematik olarak ele almasına olanak tanır.

Karıştırma Sırasında Kavurma

Yoğurma makinesinin içindeki erken vulkanizasyon, en maliyetli karıştırma kusurudur; tüm bileşik partisinin hurdaya çıkarılması ve haznenin temizlenmesi gerekir; bu da hem malzeme hem de üretim süresi kaybına neden olur. Yanık çoğunlukla küratif eklemenin gecikmesinden (bileşik çok sıcakken eklenen küratifler), soğutma sistemi arızasından veya küratifin katılma aşaması sırasında aşırı rotor hızından kaynaklanır. Önleme: sıkı sıcaklık kapısı kontrolü uygulayın (iyileştirici eklemeden önce masterbatch sıcaklığının 100°C'nin altına boşaltılması), vardiya başlangıcında soğutma suyu sıcaklığını ve akış hızını doğrulayın ve kauçuk yoğurucu sıcaklık sensörü kalibrasyonunu üç ayda bir denetleyin.

Yarı İletken Bileşiklerde Zayıf Karbon Siyahı Dağılımı

Yarı iletken kablo katmanları, iletken ekran veya yalıtım ekranı arayüzünde yüksek voltaj altında erken kablo arızasına neden olan elektriksel stres konsantrasyonunu önlemek için pürüzsüz, iyi dağılmış karbon siyahına sahip olmalıdır. Yoğurucudaki zayıf dağılım, yetersiz enerji girdisinden, yanlış dolum faktöründen veya aşırı yüksek yapıya sahip (yüksek DBP emilimi) karbon siyahı sınıfının kullanılmasından kaynaklanır. Çözümler arasında spesifik enerji girdisinin arttırılması, doldurma faktörünün 0,65-0,75 aralığında olduğunun doğrulanması ve dispersiyonun yetersiz kalması halinde daha düşük yapılı karbon siyahı sınıfının değerlendirilmesi yer alır.

Tutarsız Toplu Viskozite

±5 birimin üzerindeki partiler arası Mooney viskozite değişimi, ekstrüzyon kararsızlığına neden olur; kablo yalıtımında boyutsal değişiklik, köpekbalığı derisi yüzey kusurları veya kalıp basıncı dalgalanmaları. Temel nedenler arasında ham madde viskozite değişimi (doğal kauçuk ve EPDM Mooney sayıları balya partileri arasında değişiklik gösterir), eksik yağ emilimi veya zamanla etkin açıklığı artıran rotor aşınması yer alır. Hammadde girişi denetim sınırlarını sıkılaştırarak, yağ dozaj pompası kalibrasyonunu doğrulayarak ve her 3.000 çalışma saatinde bir kauçuk yoğurucu rotoru aşınma ölçümünü planlayarak bu sorunu giderin.

LSZH Bileşiklerinde Karışımdan Kalan Dolgu Aglomeratları

200 phr mineral dolgu maddesiyle, ATH veya MDH parçacıkları, özellikle dolgu maddesi nemi emmişse, dağılmaya direnen yapışkan topaklanmalar oluşturabilir. ATH veya MDH'nin yoğurucu yüklemesinden önce 4-8 saat boyunca 80°C'de ön kurutulması topak oluşumunu azaltır ve bitmiş LSZH bileşiğinin hacim direncini bir büyüklük mertebesinde artırabilir. Alternatif olarak, dolgu maddesinin eklenmesi sırasında koç basıncının arttırılması (3 bar'dan 5-6 bar'a) aglomeralar üzerindeki basınç kesme gerilimini artırır ve dispersiyonu hızlandırır.

Kauçuk Yoğurma Operasyonlarında Enerji Verimliliği ve Çevresel Hususlar

Kauçuk yoğurma makineleri enerji yoğun ekipmanlardır. 500 kW'lık ana tahrik motoruna sahip 250 litrelik bir yoğurucu, bileşiğin viskozitesine ve döngü süresine bağlı olarak üretilen bileşiğin kilogramı başına 0,12-0,20 kWh elektrik enerjisi tüketebilir. Yılda 5.000 ton üretim yapan bir kablo bileşiği tesisi için bu, yıllık 600.000 ila 1.000.000 kWh anlamına gelir; önemli bir elektrik maliyeti ve karbon ayak izi.

Çeşitli stratejiler, hamur kalitesinden ödün vermeden yoğurucunun enerji tüketimini azaltır:

• Değişken hızlı sürücülü (VSD) motorlar: Sabit hızlı ana sürücüleri, rotor hızının proses eğrisini tam olarak takip etmesini sağlayan VSD sistemleriyle değiştirin. VSD yenilemeleri tipik olarak yoğurucunun elektrik tüketimini %15-25 oranında azaltır.
• Optimize edilmiş doldurma faktörü: 0,60 doldurma faktörünün altında çalışmak enerji israfına neden olur çünkü malzeme verimli bir kesme oluşturmadan rotorların etrafından kayar. Parti ağırlığının 0,70-0,75 aralığına optimize edilmesi, karıştırılan kilogram başına enerjiyi %10-15 oranında azaltır.
• Soğutma suyundan ısı geri kazanımı: Yoğurma odasından 40–60°C'de çıkan soğutma suyu, ısı eşanjörleri aracılığıyla malzeme depolama alanlarının önceden ısıtılması veya kış aylarında alanın ısıtılması için geri kazanılabilen önemli miktarda termal enerji taşır.
• Gereksiz masterbatch yeniden öğütme işleminin ortadan kaldırılması: Bazı kablo bileşiği işlemleri, yoğurucudan sonra ayrı bir açık öğütme yeniden öğütme adımını içerir. Karıştırma döngülerinin bu adımı ortadan kaldıracak şekilde tasarlanması (yalnızca yoğurucuda hedef dağılım elde edilerek) hem enerji tüketimini hem de işçilik maliyetini ortadan kaldırır.

Emisyon açısından bakıldığında, halojen alev geciktiriciler içeren kablo bileşikleri, yüksek sıcaklıkta karıştırma sırasında duman açığa çıkarır. LSZH bileşik işleme bu sorunu ortaya çıkarmamaktadır ve dünya çapındaki altyapı projelerinde LSZH kablolarının büyümesi, küresel olarak kauçuk yoğurma ekipmanı aracılığıyla işlenen halojenli bileşik hacimlerini giderek azaltmaktadır.

Kablo Bileşimi Hizmetinde Kauçuk Yoğurma Makineleri için Bakım Gereksinimleri

Kablo bileşiği işleme, mineral dolguların aşındırıcı yapısı, gereken yüksek doldurma basınçları ve kablo imalatına özgü sürekli çalışma programları nedeniyle özellikle kauçuk yoğurucunun mekanik bileşenlerinde zorludur. Planlanmamış arıza sürelerini önlemek için yapılandırılmış bir bakım programı gereklidir.

• Rotor ucu açıklık ölçümü: Her 1.000-1.500 saatlik çalışmadan sonra veya dağılım kalitesi düşmeye başladığında, rotor uçları ile hazne duvarı arasındaki boşluğu ölçün. Tipik yeni açıklık 1–3 mm'dir; 6–8 mm'yi aşan açıklık, yeniden inşa veya değiştirme gerektiren rotor aşınmasını gösterir. Aşınmış rotorlar kesme yoğunluğunu azaltır ve tahmin edilebileceği gibi dağılım kalitesini düşürür.
• Ram conta denetimi: Ram contaları, bileşiğin ram basıncı altında karıştırma odasından kaçmasını önler. Conta arızası, hidrolik sistemin bileşik kirlenmesine ve potansiyel güvenlik tehlikelerine neden olur. Contaları her 500 saatte bir inceleyin; görünen duruma bakılmaksızın her 2.000-3.000 saatte bir zamana dayalı programa göre değiştirin.
• Soğutma devresi temizliği: Soğutma suyu devrelerindeki mineral tortusu ve biyolojik kirlenme, ısı transfer verimliliğini azaltarak parti sıcaklıklarının yukarı doğru kaymasına neden olur. Soğutma devrelerini her 6 ayda bir yıkayın ve kirecini çözün ve soğutma suyunu sürekli olarak biyosit ve kireç önleyici ile arıtın.
• Boşaltma kapısı contası ve kilitleme mekanizması: Karıştırma odasının alt kısmındaki düşme kapısı, karıştırma sırasında koç basıncını korumak ve bileşik sızıntısını önlemek için tamamen sızdırmaz hale getirilmelidir. Yüksek dolgulu LSZH servisinde kilitleme pimlerini ve contalarını her 200 saatte bir kontrol edin.
• Şanzıman yağı analizi: Her 1000 saatte bir laboratuvar analizi için dişli kutusu yağlama yağı örneklerini gönderin. Yüksek demir veya bakır parçacık sayıları, yatak veya dişli aşınmasını gösterir ve büyük bir dişli kutusu arızasından önce müdahaleye izin verir; bu, parçalar tedarik edilirken büyük bir yoğurucunun 4-8 hafta hizmet dışı kalmasına neden olabilir.

Kablo bileşiği tesisleri, planlı bakım için genellikle yıllık kauçuk yoğurucu satın alma fiyatının %3-5'ini ayırır Bu maliyetin büyük bir kısmı rotorun yenilenmesine (tungsten karbür veya benzer kaplamalara sahip sert yüzeyli aşınma yüzeyleri) ve conta değişimine atfedilebilir.

Kablo Bileşikleri için Kauçuk Yoğurma Makinesinin Alternatif Karıştırma Teknolojileriyle Karşılaştırılması

Kablo bileşiği üreticileri zaman zaman kauçuk yoğurma makinesine alternatifleri değerlendiriyor. Alternatiflerin nerede başarılı, nerede yetersiz kaldığını anlamak, yoğurucunun bu uygulamada neden baskın kaldığını açıklığa kavuşturuyor.

Bu karşılaştırmadan çıkan pratik sonuç: Kablo bileşiği üretiminde, üretim senaryolarının %80-90'ında kauçuk yoğurucu, çıkış yönündeki açık haddeleme saclarıyla birleştirilir. Yoğurucu üstün dağılım sağlar; açık değirmen, ekstruder besleme sistemlerinin ihtiyaç duyduğu sac formunu sağlar. Bunlar rakip değil, tamamlayıcı teknolojilerdir.

Kablo Bileşimi İşlemesinde Kauçuk Yoğurma Makinesi Kullanımını Şekillendiren Trendler

Bugün ve yakın gelecekte kablo üreticilerinin kauçuk yoğurma ekipmanlarını belirleme, çalıştırma ve optimize etme şeklini endüstri düzeyindeki çeşitli eğilimler etkilemektedir.

LSZH Kablo Talebinin Artması

Avrupa, Orta Doğu ve Asya-Pasifik'teki bina ve inşaat düzenlemeleri, kamu altyapısında LSZH kablolarını giderek zorunlu hale getiriyor. Küresel LSZH kablo pazarı bazı bölgelerde yıllık %7-10 oranında genişliyor. Kauçuk yoğurma makinesi üreticileri için bu, 200 phr mineral dolgu bileşiklerini işleyebilen yüksek torklu makinelere olan talebin artması anlamına geliyor; bu, düşük maliyetli alternatifler yerine birinci sınıf, amaca yönelik tasarlanmış ekipmanları tercih eden, teknik açıdan zorlu bir uygulamadır.

Elektrikli Araç Kablo Bileşenleri

EV şarj kabloları ve yüksek voltajlı araç kablo demeti kabloları, yüksek esnekliği (tekrarlanan bükülme için), ısı direncini (125°C veya daha yüksek) ve otomotiv sıvılarına karşı kimyasal direnci birleştiren bileşikler gerektirir. Kauçuk yoğurucularda işlenen silikon kauçuk ve çapraz bağlı poliolefin bileşikleri bu pazara hizmet vermektedir. EV üretimi dünya çapında ölçeklendikçe, bu özel kablolara yönelik bileşik talep hızla artıyor ve ek yoğurma kapasitesi hizmete giriyor.

Dijital Süreç Optimizasyonu ve Yapay Zeka Destekli Karıştırma

İleriye dönük bazı kablolu bileşik tesisleri, yoğurucu torku ve sıcaklık verilerinden toplu Mooney viskozitesini gerçek zamanlı olarak tahmin eden makine öğrenimi modellerini uyguluyor; bu, parti sonrası testler sırasında spesifikasyon dışı viskoziteyi keşfetmek yerine, kontrol sisteminin rotor hızını ayarlamasına veya boşaltma öncesinde karıştırma döngüsünü uzatmasına olanak tanıyor. Bu sistemleri ilk benimseyenler, ilk geçiş veriminde yüzde 2-4 puanlık iyileşmeler ve bileşik hurda oranında %30-40'lık azalmalar bildirmektedir.

Bileşik Formülasyonunda Sürdürülebilirlik Baskısı

Kısıtlanmış maddeleri (bazı plastikleştiriciler, PVC'deki kurşun bazlı stabilizatörler, halojenli alev geciktiriciler) ortadan kaldırmaya yönelik artan baskı, kablo bileşiklerinin yeniden formüle edilmesine yol açıyor. Yeni formülasyonlar genellikle kauçuk yoğurucuda yerini aldıkları bileşiklerden farklı davranır: daha yüksek erime viskozitesi, farklı dolgu maddesi-polimer etkileşimleri, daha uzun karıştırma döngüleri. Kablo bileşimi geliştiricileri, formülasyonlar değiştiğinde yoğurucu karıştırma döngülerini yeniden doğrulamalı, süreç mühendisliği iş yükünü artırmalı, aynı zamanda enerji tüketimini ve toplu döngü süresini eş zamanlı olarak optimize etme fırsatları da yaratmalıdır.
